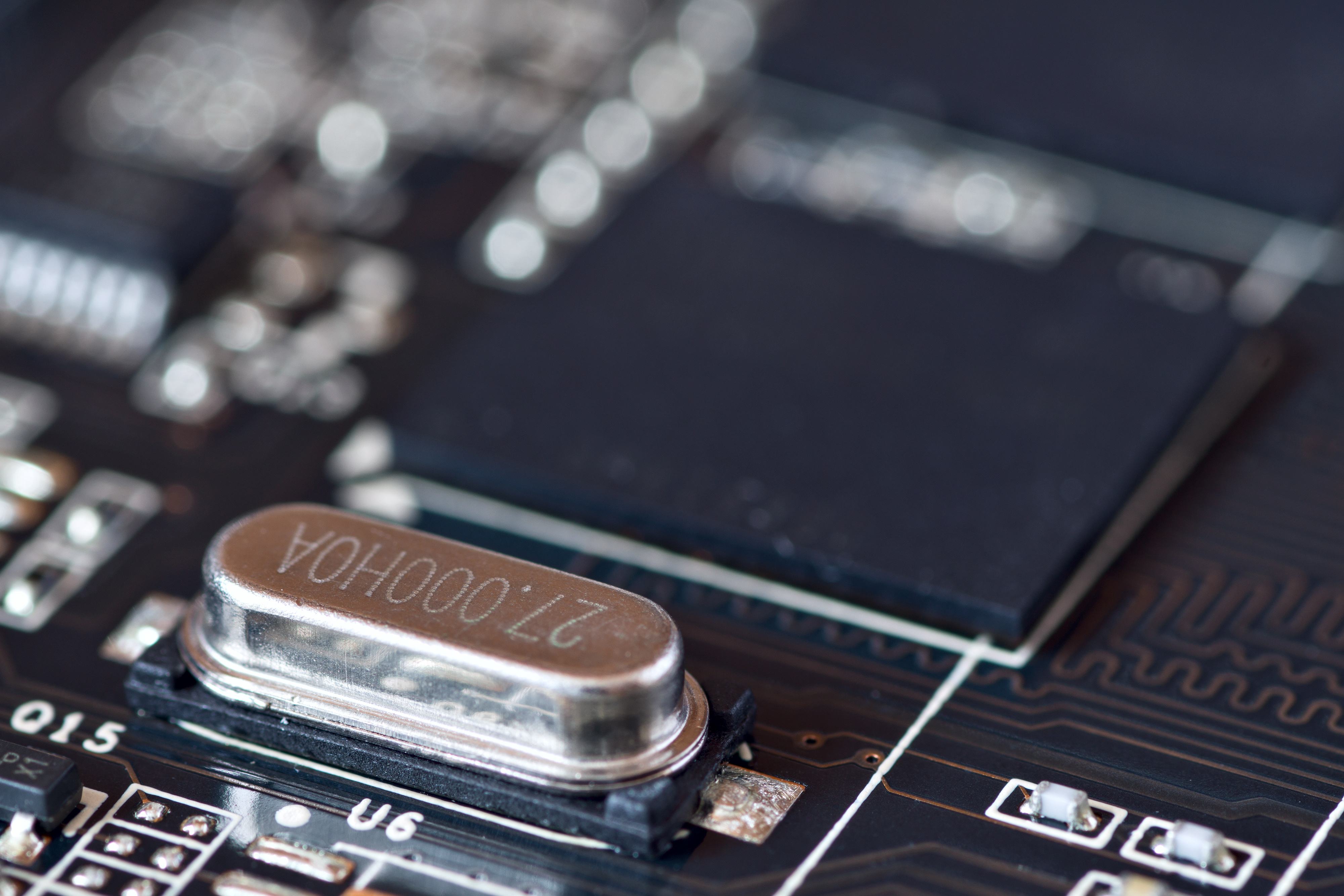

PCBA上存在金屬外殼晶振，請問在加工時應該如何管控呢？
來源： 時間：2021/12/25
晶振用一種能把電能和機械能相互轉化的晶體，是在共振的狀態下工作，以提供穩定可靠、精確的單頻振蕩。
在正常工作條件下，普通的晶振頻率精度為百萬分之五十。為保證晶振效能的有效發揮，在晶振運輸、使用等待過程中，必須力求防止振動、跌落等，避免影響其性能。
當PCB焊盤設計中，需要對晶振和PCB緊密焊接時，須充分在限定溫度及時長內焊接完畢：一般情況下烙鐵頭溫度控制在300℃左右，熱風槍控制在200℃～400℃。
焊接時要注意，不要直接加熱晶振引腳腳跟附近的部位，以免損壞晶振內部電容；需要使用∮0.3mm～∮0.5mm的焊錫絲；烙鐵頭始終保持光滑，無鉤，無刺；烙鐵頭接觸時長在2~3sec，不得重觸焊盤，不要反復長時間在一焊盤加熱。
