精品日本美女福利在线观看_国产一区二区不卡在线_午夜免费欧美电影_精品国产一区二区三区久久

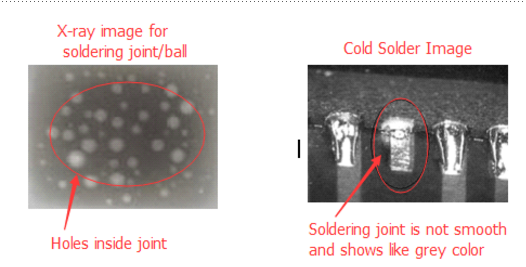

焊點空洞是導致關節內出現空隙或空洞的現象。 焊點空洞通常發生在BGA和較大的焊盤上。 空隙與包埋在接頭中的助焊劑以及糊劑氧化有關。 大量的空隙會降低焊接接頭的可靠性。

1. 焊膏中使用的助焊劑太多。 在焊料轉換到固態之前，助焊劑沒有足夠的時間排氣。
2. 預熱溫度太低，因此助焊劑中的任何溶劑難以完全蒸發。
3. 回流過程中浸泡區時間太短。
4. 當無鉛焊料冷卻至固態時，其體積通常縮小4％。 當大墊片不均勻地冷卻時，可以獲得空隙。
5. 錫膏發生氧化。

1. 減少沉積的焊膏量。
2. 對于較大的墊片，請使用小開口網格而不是大開口。
3. 延長預熱時間，使其足夠長。
4. 延長浸泡區時間，使其足夠長。
5. 始終考慮用于BGA組裝的新焊膏。

1. 預熱時間過長和過高，阻止了通量的激活。
2. 錫膏已經過期。
3. 沒有足夠的熱量被焊料吸收。
4. 冷卻速度太慢。

1. 根據制造商的規格調整回流曲線。
2. 確保峰值溫度比焊料熔點高出至少15°C超過45秒。
3. 改用一種新型的錫膏。

深圳市smt貼片加工：以上是關于如何防止SMT回流焊過程中的焊接接點空洞和冷焊接缺陷
