未焊接的表面安裝接點被稱為焊接跳線，其中端子沒有任何焊料。 這是由于芯片波高不正確或電路板底部的助焊劑產生氣體引起的。

如圖1所示，抗蝕劑厚度也可能導致問題或使其變得更糟。 對于理想的裝配條件，阻焊劑或掩模應與焊盤表面齊平或在其下面。 如果面罩很厚，它會在焊盤周圍形成一個空腔，在這里形成一個氣泡，助焊劑蒸汽被捕獲。 焊料不能容易地置換蒸氣以形成接縫。

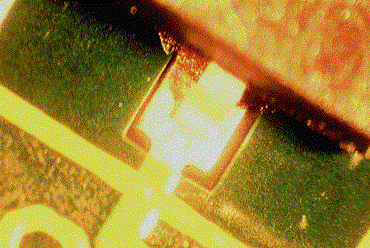

圖1：阻焊層厚度對這種焊錫跳躍有貢獻。

盡管任何表面安裝的焊點都不會被焊料浸濕，但通常被稱為焊料跳過，但有些人稱這些焊點不足，這是誤導。

在評估問題的過程中，檢查焊盤上或組件端子上是否有新的焊料涂層很重要。 通常，導線上存在或不存在新的焊料涂層可能表明問題的根本原因。

跳躍的最常見原因是芯片波高不正確，電路板表面下的助焊劑充氣或抗蝕劑厚度過厚。 這些故障中的每一個都可以很容易地修復，但如果您有大量的電路板，抗蝕劑可能需要更長的時間，但請查看您的PCB規格。

在圖2中，粘合劑已經污染了墊表面。 盡管沒有看到粘合劑沉積物，但是一些粘合劑允許在固化過程中看不見的薄膜從網點區域滲出。 嘗試評估你的粘合劑。

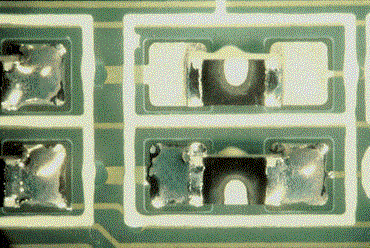

圖2：焊盤表面的粘合劑污染導致這種焊錫跳躍。

深圳市銘華航電SMT貼片加工：圖3中的例子顯然不是焊接的，并且在專業公司中海浪不可能被嚴重調整，他們可以嗎？ 更可能的是，電路板沒有正確定位在手指輸送機或托盤中。 托盤可能會扭曲，或者夾子不能保持板子平整。

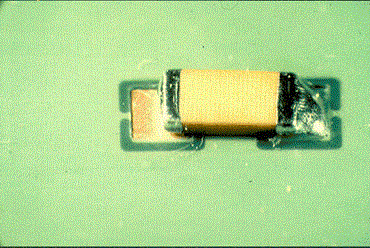

圖3：電路板可能沒有正確定位在手指?jìng)魉蛶匣蛲斜P上。
