SMD電阻器 - 表面安裝芯片電阻器指南
來源：本站 時間：2020/03/19
SMD電阻器 - 表面安裝芯片電阻器指南。 貼片電阻從頂部看起來呈黑色，帶有一些藍色。 底部的顏色是白色。 全面了解SMD電阻。
SMD電阻
什么是SMD電阻？
SMD電阻器或表面貼裝片式電阻器是一種具有阻礙和阻力特性的電子元件 。 這個組件的屬性稱為阻力。
什么是抵抗？
由電流流動中產生的障礙物或阻力稱為阻力。
什么是電阻器的圖形符號？
電阻的圖形符號是：
抵抗象征
哪個字母符號表示電阻？
電阻由字符表示： R
什么是電阻的功能？
電阻的功能是降低電流。
什么是阻力單位？
阻力單位是： 歐姆
電阻的額定功率是多少？
電阻的額定功率是瓦特 。

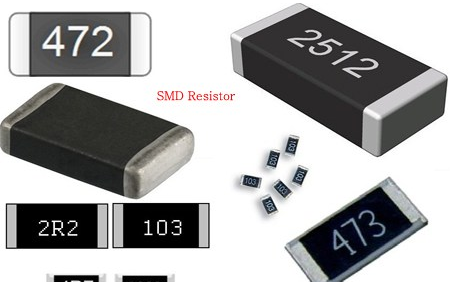

SMD電阻器的外觀如何？
貼片電阻從頂部看起來呈黑色，帶有一些藍色。 底部的顏色是白色。
一個電阻不會短路。
電阻可以打開。
電阻值可能很高。
電阻器有或沒有代碼。 大多數無代碼的電阻都用于手機。
電阻中的R和E字母表示歐姆。
不同類型的SMD電阻
網絡電阻 ：多個電阻組合稱為網絡電阻 。 他們是在一個單一的包裝。芯片跳線（零歐姆）類型電阻器 ：這種類型的芯片電阻器被用作移動電話中的跳線。
熱敏電阻式電阻 ：這種電阻的額定值取決于溫度。 它從各個方面都是黑色的。 這些電阻器有兩種類型 - NTC熱敏電阻（負溫度系數熱敏電阻）和PTC熱敏電阻（正溫度系數熱敏電阻）。
LDR（光敏電阻） ：該電阻取決于光線。 LDR的電阻在黑暗中可能為幾兆歐姆，但在光照下可降至幾個歐姆。
SMD電阻的編碼
一般來說，相當于三段色碼的數字寫在電阻上。 與普通端子的電阻器一樣，提供4位代碼來指定公差。 前兩位或三位數字表示電阻器值的前兩位或三位數字，第三位或最后一位數字表示零數字。 在值之前或之后寫入R，以表示電阻器中分貝點位置低于10歐姆值。 閱讀以下示例：代碼：330 = 33歐姆
代碼：221 = 220歐姆
代碼：683 = 68000歐姆或68K歐姆
代碼：105 = 10,00000歐姆或1M歐姆
代碼：8R2 = 8.2歐姆
代碼：1000 = 100歐姆
代碼：4992 = 49900歐姆或49.9歐姆
代碼：16234 = 162000或162 K歐姆
SMD電阻的容差
在制造電阻器時，其價值可能會出現一些不足或過剩的情況。 手機中使用的電阻容差幾乎為零。如何用萬用表檢查SMD電阻
深圳市銘華航電SMT如果要檢查的電阻值為100歐姆，則將萬用表的探頭放置在電阻器的兩個焊接點上，并選擇萬用表的旋鈕為200歐姆。 電阻的值顯示在萬用表的顯示屏上。
如果屏幕上只顯示1，則表示電阻處于開路狀態，如果讀數太高，則意味著電阻發生故障或發生故障。 電阻不會短路。 在公差范圍內，電阻的值被認為是正常的。
